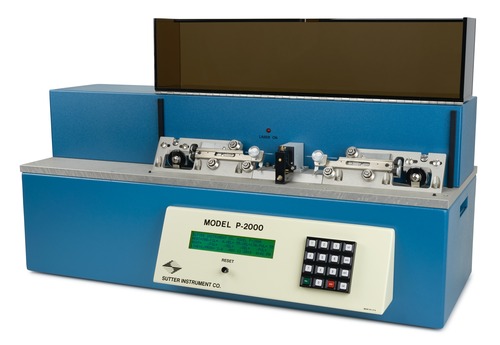

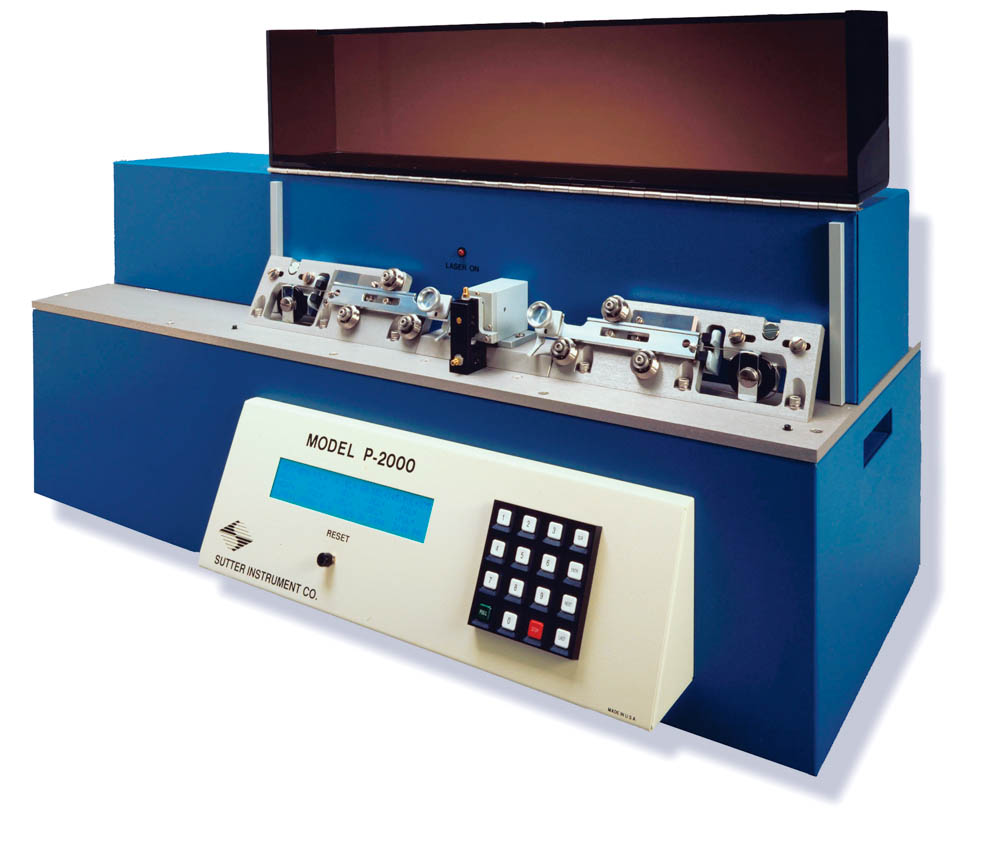

程控水平激光拉制儀：P-2000
儀器簡介
P-2000微移液管拉制儀代表了微移液管、光纖探針和納米噴霧頭制造技術的重大進步。P-2000將基于CO2激光的熱源與我們在傳統拉制儀方面的豐富經驗相結合。該系統提供了其他拉制儀無法比擬的功能。
雖然P-2000適用于大多數傳統玻璃，但其主要優勢是能夠使用石英玻璃（熔融石英）。石英為各種研究應用提供了良好的材料性能。石英比其他玻璃更堅固，可以促進穿透堅硬的組織，這通常會打破傳統移液管1。對于需要低噪音玻璃的應用，用戶會發現石英是可用的低噪音玻璃2,4。石英不含傳統玻璃中使用的任何金屬。從光學角度看，石英在發光時幾乎沒有熒光。
選擇CO2激光器作為P-2000的熱源有幾個原因：1）激光器的標稱發射波長接近玻璃中SiO2晶格的共振頻率。因此，當提供適當的激光功率時，石英和其他傳統玻璃可以熔化；2） 激光加熱是清潔的，不會像傳統加熱絲那樣在移液管上留下金屬殘留物；3） 激光加熱可以立即關閉，不會留下殘留的燈絲熱量；4） 用戶可以編程提供給玻璃的熱量和分布；5） 激光熱源意味著沒有燈絲燒壞或更換。
P-2000可以存儲多達100個獨立的程序，每個程序多達由8個命令行組成?？删幊虆蛋ǎ杭す夤β仕?、掃描寬度、拉伸速度、延遲/激光接通時間和硬拉強度。
使用P-2000的一個重要考慮因素是所用玻璃的直徑。P-2000/G設計用于在外徑高達1.2 mm的玻璃上均勻加熱。直徑較大的玻璃可用于P-2000/G（高達1.5 mm石英和1.8 mm常規玻璃），但直徑小于等于1.2 mm的玻璃性能良好。
P-2000/F適用于小直徑玻璃，如光纖，以及通常用于制造納米噴嘴的小直徑熔融石英毛細管。小直徑玻璃（外徑在0.125 mm到0.6 mm之間）需要特殊的拉具桿，以及針對小直徑材料優化的光學對準。
與大直徑玻璃一樣，P-2000/F和小直徑玻璃可以產生各種各樣的針尖尺寸和錐形幾何形狀。我們已經制作了從小于10 nm到大于5μm的光纖針尖。有關更多信息，請咨詢我們的技術人員。
基本應用
P-2000/G的主要應用：
膜片鉗電極制作-單隔離以及全細胞記錄
細胞內記錄電極的制作
顯微注射針的制作——微量注射
探針的制作——納米探針研究
SECM掃描電化學顯微鏡探針的制作——電化學電極(探針)的應用
微流控針尖的制作
P-2000/F的主要應用：
微噴頭的制作——納米噴霧質譜
顯微鏡探針的制作——近場掃描光學顯微鏡NSOM的應用
光纖——錐形光纖的制作等
產品特點
? 能夠拉制石英、硼硅酸鹽和鋁硅酸鹽玻璃。
? 完全可編程-包括加熱燈絲特性。
? 與傳統金屬絲一樣，激光沒有熔點限制；因此，它不會被燒毀。
? 拉制出針尖直徑小于0.03μm的電極。
? 優化速度傳感電路，大限度地提高靈敏度和再現性*
? 正常使用情況下，CO2激光器的工作壽命預計將超過十年，之后，Sutter儀器公司可以對激光器進行翻新，只需標稱充電。
? 可以對單個程序進行寫保護，以保護它們不受意外更改的影響。
? 在拉動過程中顯示加熱的總時間，以改進程序開發和故障排除。
? 將顯示日期和時間戳，以顯示程序上次更改的時間。
? P-2000/F是納米噴涂和NSOM等應用的理想選擇。
? 細胞內記錄電極和膜片鉗電極的預編程樣本程序。P-2000/F還附帶了NSOM tip程序。
基本參數
1.程序控制，精確程度高。
2. 儀器內部具有CO2 激光器，除拉制普通硼硅酸鹽和鋁硅酸鹽玻璃微電極外，還可拉制石英微電極。
3. CO2激光器可正常工作十年以上。
4. 采用激光，不使用加熱絲/片，不存在燒壞的情況。
5. 可編寫并存貯多達100個拉制程序。
6. 提供膜片鉗微電極與細胞內記錄電極的拉制程序樣例。
7. 每次拉制都產生兩個對稱的電極，重復性好。
8. 拉制溫度不受限制,可滿足多種需求。
9. 可進行兩次以上的循環拉制，有效控制微電極桿部的長度。
10. 能拉制穩定、可靠的針尖小于0.03μm的電極。
11.具真空熒光顯示。
12. 拉制程序可寫保護鎖，避免不經意的改動。
13.每個程序多達由8個命令行組成。
14.可編程參數包括：激光功率水平、掃描寬度、拉伸速度、延遲/激光接通時間和硬拉強度。
15.質量控制：電鏡檢測電極針尖變化小于0.1μm，一般大約為0.06μm。
16.在拉動過程中顯示加熱的總時間，以改進程序和故障排除。
17.有兩種類型：P-2000/G用于拉制直徑在0.6mm以上的玻璃/石英毛坯，適用于膜片鉗等電生理實驗；P-2000/F用于拉制直徑小于0.6mm的玻璃/石英毛坯，應用在納米噴霧技術（Nanospray）和近場掃描光學顯微鏡（NSOM）中。
18.尺寸：30 in x 14.25 in x 13.25 in| 76 cm x 36 cm x 33.5 cm
19.重量：90 lbs | 41 kg
20.電源：115/230 VAC| 50/60Hz
型號和配件
主機型號：
1) P-2000/G：基于激光加熱的拉制儀，配備用于外徑大于0.6 mm的玻璃的拉針器。
2) P-2000/F：基于激光加熱的拉制儀，配備用于外徑小于0.6 mm的玻璃的拉針器。
配件：
FPS特殊程序用墊片
GS-I1玻璃擋塊（英制）
GLA1玻璃裝載輔助裝置
CTS刻痕玻璃用陶瓷
PET移液管檢查片
BX102移液管存儲盒-可容納10（4 3/4 x 3 5/8 x 3/4英寸）
BX202移液管存儲盒-可容納20（7 x 3 5/8 x 3/4英寸）
O730350鏡像陶瓷
PR3保護尺（與P-2000/F一起使用）
PBS拔桿硬擋塊
1 安裝在任一拉具桿上
2 訂購2盒起售
3 允許用戶在不損壞管道的情況下燒掉HPLC管道上的涂層。作為燒灼部位低重復位置控制的指南。
推薦參考文獻：
1 Munoz, J.L. and Coles, J. Quartz micropipettes for intracellular voltage micro- electrodes and ion selective microelectrodes. Journal of Neuroscience Methods: 22:57-64, 1987.
2 Rae, J.L. and Levis, R. A. A method for exceptionally low noise single channel recordings. European Journal of Physiology - Pflügers Archiv: 420:618-620, 1992.
3 Zuazaga, C. and Steinacker, A. Patch-clamp recording of ion channels: Interfering effects of patch pipette glass. News in Physiological Science: 5:155-159, 1990.
4 Levis, R.A. and Rae, J. L. The use of quartz patch pipettes for low noise single channel recording. Biophysical Journal: 65:1666-1677, 1993.
