本文所述方案適用于動物科研實驗中如動物育種改良、哺乳動物（如牛、小鼠、兔子、山羊等動物）卵細胞體外受精實驗，也可用于動物卵細胞體外注射mRNA等核酸物質或者染料，還可以用于動物懸浮細胞的注射實驗、細胞移核實驗等。
應用于：動物遺傳育種研究、動物生殖醫學研究、轉基因動物研究、動物基因編輯科學研究等。
【特別注意：以下設備方案只可用于科學研究，不可用于其他途徑！】
方案一：顯微注射泵系統MTK-01
【此方案性價比高】
系統包括：
1. 氣壓注射泵 IM-11-2 一個；
2. 油壓注射泵 IM-21 一個；
3. 電動操作臂DMM-05 兩個；
4. 顯微鏡適配器一個。
產品示意圖：
基本參數：

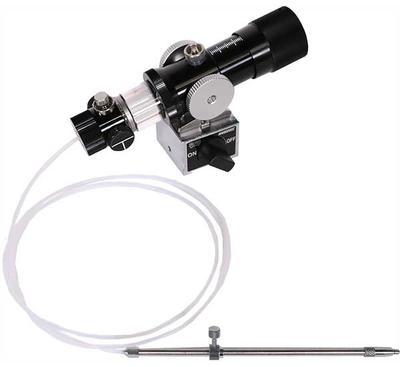

氣壓注射泵 IM-11-2
移動范圍柱塞 40mm
尺寸/重量 W167 ~ 214 × D55 × H78mm, 680g
軟管長度 1.2m

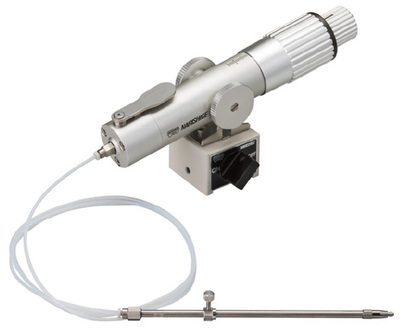

油壓注射泵 IM-21
移動范圍柱塞行程： 20mm
旋鈕整圈旋轉行程： 500μm
控制準確性旋鈕整圈旋轉體積大約： 10μl
尺寸/重量 W127 ~ 147 × D56 × H78mm, 620g
軟管長度 1m

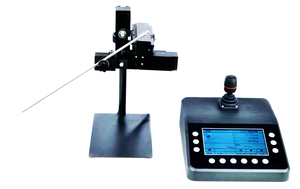

電動操作臂 DMM-05
控制方式動態化分步控制X、Y、Z三維運動
電機類型高精密步進電機
三軸上限移動距離X軸≥25mm，Y軸≥25mm，Z軸≥25mm，
上限運動速度9000μm/s
下限運動速度0.2um/s
步進分辨率每步約30nm
運動模式粗調和細調模式
工作半徑細調模式：10~1000μm
粗調模式：100~12000μm
工作輸出比例20%，40%，60%，80%，100%五種輸出比例
可儲存位置3個
一鍵歸位具備
角度調節器范圍0 ~ 360°
控制器尺寸302mm X 248mm X 86mm
控制器重量2.1kg
驅動模塊尺寸123mm X 47mm X 33mm
驅動模塊重量2.8kg
電源220V，50/60Hz，60W
方案二：顯微注射泵系統MTK-02
【此方案價格低，操作一般】
系統包括：
1. 氣壓注射泵 IM-11-2 一個；
2. 油壓注射泵 IM-21 一個；
3. 粗調手動操作手 MN-4 兩個；
4. 油壓精細操作手 MMO-203 兩個；
5. 顯微鏡適配器一個。
產品示意圖：
基本參數：
氣壓注射泵 IM-11-2
移動范圍柱塞 40mm
尺寸/重量 W167 ~ 214 × D55 × H78mm, 680g
軟管長度 1.2m
油壓注射泵 IM-21
移動范圍柱塞行程： 20mm
旋鈕整圈旋轉行程： 500μm
控制準確性旋鈕整圈旋轉體積大約： 10μl
尺寸/重量 W127 ~ 147 × D56 × H78mm, 620g
軟管長度 1m

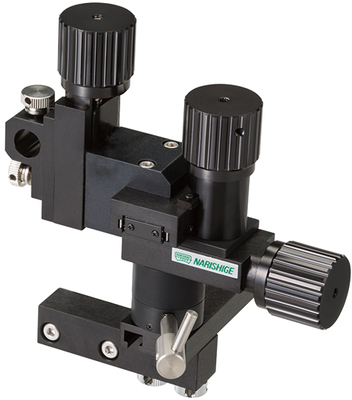

粗調手動操作手 MN-4
附件包括六角扳手
移動范圍粗調 X30mm, Y30mm, Z30mm
尺寸/重量 W125 × D110 × H135mm, 600G
油壓精細操作手 MMO-203
附件 B-8C 萬向節 H-7 玻璃管夾持器
移動范圍微調X10mm, Y10mm, Z10mm 旋轉一周步進 250μm
刻度準確度 1μm
尺寸/重量 控制部件 W115 × D115 × H132mm, 1.6KG
驅動部件 W40 × D51 × H87mm, 180G 液壓管長度 0.9m
方案三：顯微注射泵系統MTK-03
【此方案價格適中，操作簡單】
系統包括：
1. 氣壓注射泵 IM-11-2 一個；
2. 油壓注射泵 IM-21 一個；
3. 粗調手動操作手 MN-4 兩個；
4. 油壓精細操作手 MMO-4 兩個；
5. 顯微鏡適配器一個。
產品示意圖：
基本參數：
氣壓注射泵 IM-11-2
移動范圍柱塞 40mm
尺寸/重量 W167 ~ 214 × D55 × H78mm, 680g
軟管長度 1.2m
油壓注射泵 IM-21
移動范圍柱塞行程： 20mm
旋鈕整圈旋轉行程： 500μm
控制準確性旋鈕整圈旋轉體積大約： 10μl
尺寸/重量 W127 ~ 147 × D56 × H78mm, 620g
軟管長度 1m
粗調手動操作手 MN-4
附件包括六角扳手移動范圍粗調 X30mm, Y30mm, Z30mm
尺寸/重量 W125 × D110 × H135mm, 600G
油壓精細操作手 MMO-4
移動范圍微調X10mm, Y10mm, Z10mm
旋轉一周步進 250μm
刻度準確度 2μm
移動范圍操縱桿（用于 X-Y 平面的上限移動距離）2mm
尺寸/重量 控制部件 W177 × D70 × H178mm, 1.76KG
驅動部件 W70 × D40 × H87mm, 168G
液壓管長度 0.9m
方案四：顯微注射泵系統MTK-04
【此方案價格高，操作流暢】
系統包括：
1. 氣壓注射泵 IM-11-2 一個；
2. 油壓注射泵 IM-21 一個；
3. 電動操作手 MM-94 一個；
4. 電動操作手 MM-94B 一個；
5. 油壓精細操作手 MMO-4 兩個；
6. 顯微鏡適配器一個。
產品示意圖：
基本參數：
氣壓注射泵IM-11-2
移動范圍柱塞40mm
尺寸/重量 W167 ~ 214 × D55 × H78mm, 680g
軟管長度1.2m
油壓注射泵IM-21
移動范圍柱塞行程： 20mm
旋鈕整圈旋轉行程：500μm
控制準確性旋鈕整圈旋轉體積大約：10μl
尺寸/重量 W127 ~ 147 × D56 × H78mm, 620g
軟管長度1m
電動操作手MM-94
移動范圍 粗調X22mm, Y22mm, Z22mm
驅動速度 X/Y 軸 1.4mm/s (使用高速按鈕)
上限速度 0.7mm/s (使用調速旋鈕)
下限速度 0.1mm/s (使用調速旋鈕)
Z 軸 2.8mm/s (使用高速按鈕)
上限速度 1.4mm/s (使用調速旋鈕)
下限速度 0.2mm/s (使用調速旋鈕)
工作電壓AC100 ~ 240V, 50/60Hz
功率大約10W
尺寸/重量 控制單元W204 × D135 × H62mm, 1.05KG
控制手柄W70 × D100 × H120mm, 530G, 連接線纜(1.2m)
驅動單元W85 × D112 × H144mm, 591G, 連接線纜(1.2m)
電動操作手MM-94B
移動范圍粗調X22mm, Y22mm, Z22mm
驅動速度 X/Y 軸 1.4mm/s (使用高速按鈕)
上限速度0.7mm/s (使用調速旋鈕)
下限速度0.1mm/s (使用調速旋鈕)
Z 軸2.8mm/s (使用高速按鈕)
上限速度1.4mm/s (使用調速旋鈕)
下限速度0.2mm/s (使用調速旋鈕)
工作電壓請參閱MM-94 的控制單元
功率請參閱MM-94 的控制單元
尺寸/重量 控制手柄W70 × D100 × H120mm, 530G, 連接線纜(1.2m)
驅動單元W85 × D112 × H144mm, 591G, 連接線纜(1.2m)
油壓精細操作手MMO-4
移動范圍微調X10mm, Y10mm, Z10mm
旋轉一周步進250μm
刻度準確度2μm
移動范圍操縱桿（用于X-Y 平面的上限移動距離）2mm
尺寸/重量 控制部件W177 × D70 × H178mm, 1.76KG
驅動部件W70 × D40 × H87mm, 168G
液壓管長度0.9m
可搭配選購：數碼氣壓顯微注射泵DMP-400，用于mRNA等物質動物細胞注射，以及維持恒溫的顯微鏡恒溫臺
| |
| 數碼氣壓顯微注射泵DMP-400 | 顯微鏡恒溫臺 |
